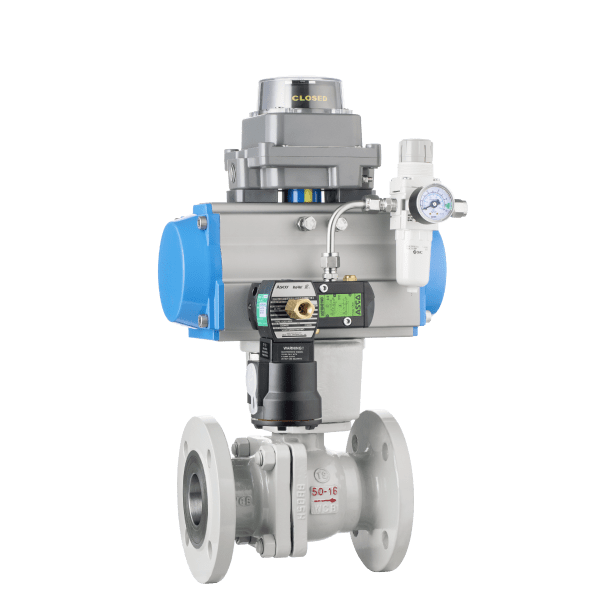

产品概述
硬密封球阀是一种直通无固定支撑点,由通道两端密封环支撑球体,通过两端阀座底部弹簧推动阀座和球体硬接触从而达到密封的切断阀。其工作原理是通过阀杆导向,进行 90°旋转从而达到迅速打开和切断管道中介质的目的。硬密封球阀采用了弹性加载结构,在正常关闭情况下确保了球体密封面与阀座密封面之间的接触,在高温工况下,能有效降低内件受热膨胀,避免因高温而导致的卡阻。其球体表面采用特殊表面硬化处理,阀座整体用特种硬质材料或局部堆焊硬质材料,确保密封面之间有合适的硬度差,具有极强的耐磨性;其密封填料方面采用柔性石墨金属缠绕式垫片,能用于高温、高压工况,并具有耐火烧功能。因此,硬密封球阀可适用于管道流通介质为固态物料和高温物料。
产品特点
技术参数
阀体类型
铸件,锻件
公称通径
DN15-DN200
额定压力
PN16-PN160,
ANSI 150LB-900LB
法兰连接
HG/T20592 (RF FM),
ANSI B16.5(RF FM)
结构长度
GB/T12221,
ASME B16.10
适用温度
-29℃-450℃
下载 PA2 硬密封浮动球阀 样册
